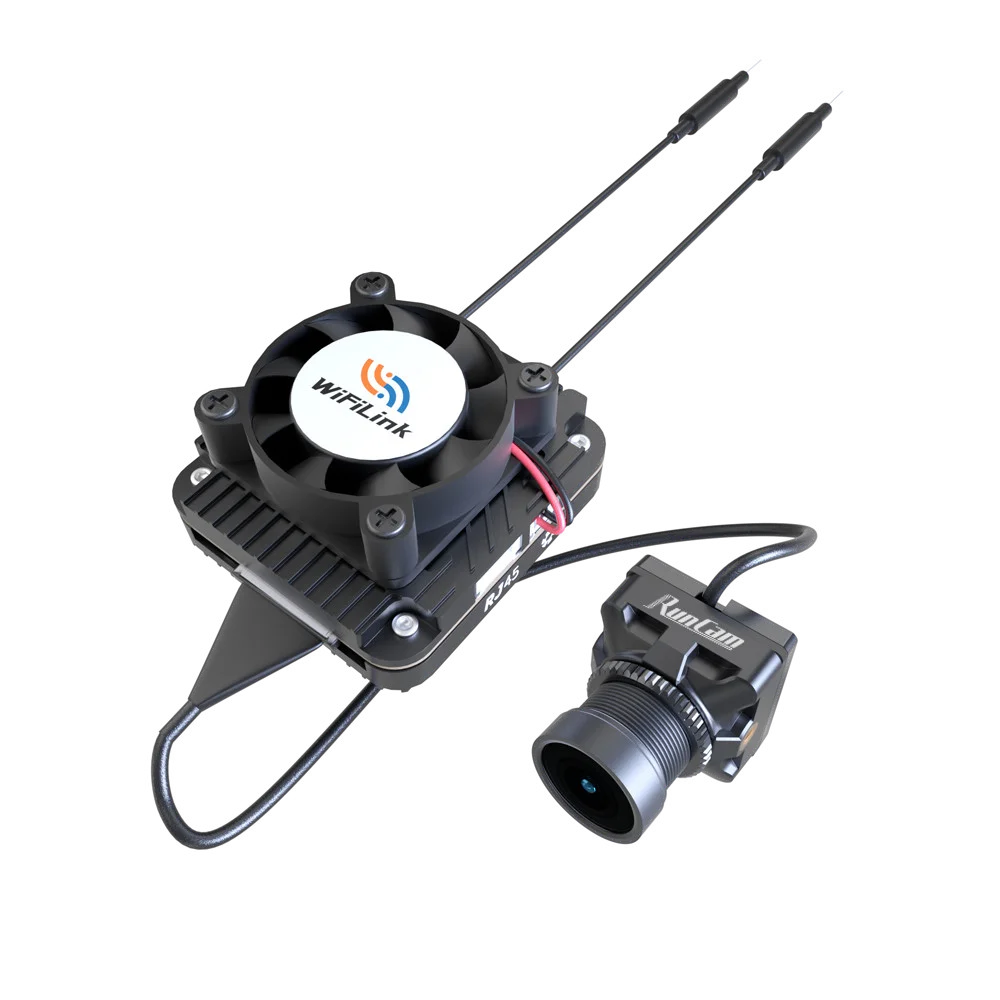

Runcam WiFiLink 2

Технічні характеристики

• Датчик зображення: Sony IMX415
• Кут огляду (FOV): 160°
• Діапазон живлення: DC 9–22 В (рекомендовано живлення через BEC; безпосереднє живлення від LiPo не рекомендовано)
• Розмір модуля об’єктива: 19×19 мм (M12), кабель MIPI 130 мм (пропрієтарний)
• Відстань між отворами кріплення: 25.5×25.5 мм
• Розмір плати: 30.6×33 мм
• Вага: 30 г (з вентилятором) / 25 г (без вентилятора)
• Антени: роз’єм IPEX
• Потужність PA: 28 dBm (FCC), 20 dBm (CE) / 630 mW (FCC), 100 mW (CE)
• Wi-Fi чіп: Runcam custom RTL8812EU (5, 10, 20 МГц)
• UART: 1
• SoC: SigmaStar SSC338Q
• Прошивка: ssc338q_fpv_openipc_urllc_aio_nor.tgz (docs.openipc.org)

Схема розташування

Базове налаштування

Необхідні компоненти

• Політний контролер із Betaflight, INAV або Ardupilot
• Runcam WiFiLink 2 та додаток PixelPilot
• Wi-Fi адаптер RTL8812AU (в комплекті з WiFiLink2-G)
• USB-C OTG-адаптер (в комплекті з WiFiLink2-G)
• Смартфон на Android 13 або 14 з потужним процесором
• Інтернет-з’єднання (docs.openipc.org)

Підключення обладнання

1. Підключіть антени до VTX.
2. Під’єднайте 4‑контактний кабель до UART на FC (або припаяйте безпосередньо), подаючи живлення з BEC FC; перевірте GND↔GND, VCC↔VCC.
3. Вставте відформатовану microSD-карту в слот на нижній частині VTX (коли вентилятор зверху).
4. Підключіть Ethernet-кабель, що йде в комплекті, до пристрою. (docs.openipc.org)

Отримання файлу gs.key

1. Вставте порожню, відформатовану microSD-карту в VTX (контакти повернені до плати); за потреби розберіть корпус.
2. При першому ввімкненні пристрій створить файли user та gs.key; скопіюйте gs.key на ваш VRX (Android, ПК тощо). (docs.openipc.org)

Підключення до Android GroundStation

1. Встановіть PixelPilot.
2. Скопіюйте gs.key на Android-пристрій.
3. Підключіть Wi-Fi адаптер RTL8812AU до Android.
4. Відкрийте PixelPilot через спливаюче вікно.
5. Натисніть іконку шестерні і встановіть: Channel – 161; Bandwidth – 20.
6. Додайте gs.key: Gear → WFB-NG → gs.key → виберіть скопійований файл.
7. Увімкніть VTX.
8. Якщо відео не з’явиться протягом 30 секунд, перезавантажте PixelPilot; якщо проблема не зникає:
   • перевірте кришку об’єктива
   • перевірте gs.key
   • перезапустіть Android та VTX (docs.openipc.org)

Функції світлодіодів

Стан світлодіода	Значення
Зелений вимкнений	Аудіо вимкнено
Зелений увімкнений	Аудіо увімкнено
Зелений швидке миготіння	Оновлення прошивки
Зелений повільне миготіння	Записування
Синій увімкнений	Запуск
Синій швидке миготіння	Помилка Wi-Fi
Синій та зелений поперемінно	Увага: перегрів (> 90 °C)

Підсумок базового налаштування

Після базового налаштування ви отримаєте сучасну цифрову FPV-систему, але без OSD. Щоб налаштувати OSD, ознайомтеся з додатковим посібником. Для інструкцій від виробника див. офіційну документацію (docs.openipc.org)
