Камера SSC30KQ + IMX335
SSC30KQ — це бюджетний одноядерний процесор (SoC) від SigmaStar, по суті спрощена версія SSC338Q (1 ядро замість 2). У парі з 5-мегапіксельним сенсором Sony IMX335 він став одним із найпопулярніших варіантів для легких та дешевих OpenIPC FPV-камер: готовий модуль (наприклад, Anjoy MCL12 / L12B) коштує приблизно 11 $.
Завдяки низькому енергоспоживанню та невеликій вазі SSC30KQ добре підходить для компактних дронів, "whoop"-ів та збірок 4G/LTE (QuadroFleet). За якість 4K та максимальну продуктивність відповідає старший SSC338Q, а SSC30KQ — це про мінімальну ціну та вагу.
Коротко
- Дешево (~11 $ за готовий модуль) і легко — для маленьких збірок
- Сенсор IMX335 дає до 1080p@60 і навіть 720p@120 для плавного відео
- Затримка близько 80 мс (1080p@60) та 60 мс (720p@60)
Характеристики
| Параметр | Значення |
|---|---|
| Процесор (SoC) | SigmaStar SSC30KQ, ARM Cortex-A7 (1 ядро) |
| Сенсор | Sony IMX335, 1/2.8″, 5 Мп, Starlight (нічна зйомка) |
| Кодування | H.265 / H.264, вбудоване аудіо в потік |
| Бітрейт (FPV) | від ~15 Мбіт/с H.265 (залежно від налаштувань) |
| Затримка | ~80 мс (1080p@60), ~60 мс (720p@60) |
| Мережа | Ethernet 100 Mbps |
| Wi-Fi | через зовнішній USB-адаптер (мережеві карти) |
| Flash-пам'ять | NOR 8/16 МБ або NAND (залежно від версії) |
| Живлення | DC 5V або 12V (залежно від плати) |
| Підтримка OpenIPC | Так (FPV, Majestic, WFB-NG) |
Відеорежими IMX335
Драйвер IMX335 в OpenIPC підтримує кілька режимів — можна обрати між роздільною здатністю та плавністю:
| Роздільна здатність | Частота кадрів | Застосування |
|---|---|---|
| 1920×1080 | 60 к/с | максимальна деталізація |
| 1600×904 | 80 к/с | баланс чіткості та плавності |
| 1424×800 | 100 к/с | швидкий політ |
| 1280×720 | 120 к/с | максимальна плавність, перегони |
Чим вище FPS — тим нижча затримка
Для динамічного польоту 720p@120 відчувається набагато "чіткіше", ніж 1080p@60, хоча роздільна здатність менша.

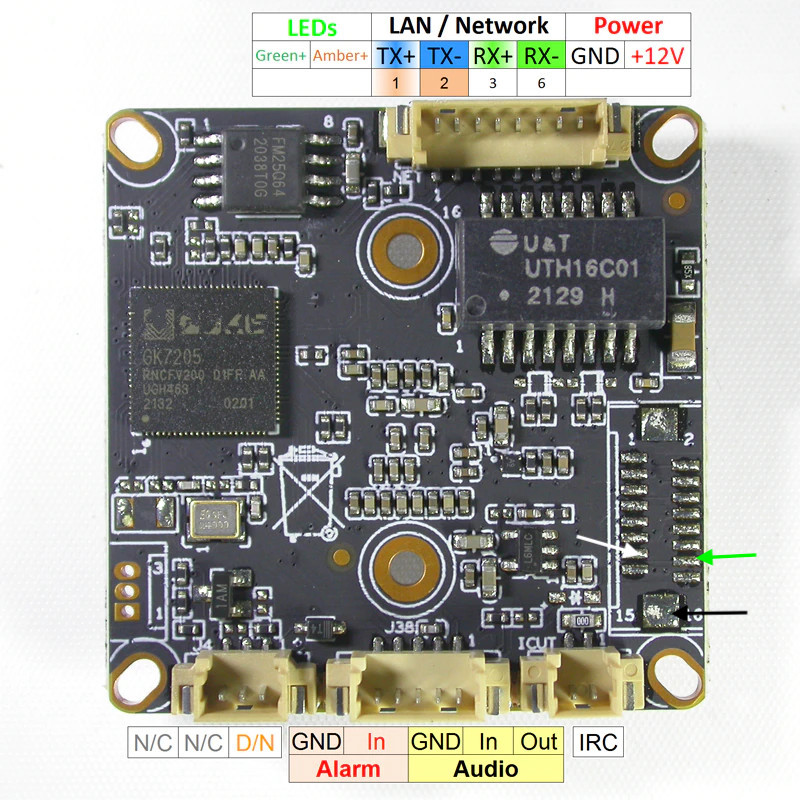

Розпіновка роз'ємів
Типова розпіновка роз'ємів OpenIPC IP-камери (звірте з маркуванням саме вашої плати):
| Група | Контакти |
|---|---|
| LAN / Ethernet | TX+ (1), TX− (2), RX+ (3), RX− (6) |
| Живлення | GND, +12V |
| Аудіо | GND, In, Out |
| Тривога (Alarm) | GND, In |
| Світлодіоди | Green+, Amber+ |
| Інше | IRC (ІЧ-фільтр), D/N (день/ніч) |
Перед прошивкою
Для прошивки знадобляться контакти UART (RX / TX / GND). На багатьох платах SSC30KQ вони винесені окремими пятачками — знайдіть їх за маркуванням RX/TX/GND.
Як прошити прошивкою OpenIPC
- Завантажте прошивку для SSC30KQ з релізів OpenIPC builder — шукайте файли виду
openipc.ssc30kq-nor-fpv.tgz(для NOR-флеш) або...-nand-...(для NAND). - Прошийте камеру одним зі способів:
- через UART — детальна інструкція прошивки через UART;
- або за допомогою Мультиконфігуратора (простіше).
- Для APFPV-прошивки (Wi-Fi напряму, без наземної станції) дивіться гайд APFPV.
Увага
Не вимикайте живлення під час прошивки — це може "окирпичити" камеру.
SSC30KQ чи SSC338Q?
| SSC30KQ | SSC338Q | |
|---|---|---|
| Ядра | 1 | 2 |
| Сенсор | IMX335 (5 Мп) | IMX415 (8 Мп) |
| Макс. відео | 1080p@60 / 720p@120 | до 4K |
| Вага / ціна | менша | більша |
| Кому | легкі та бюджетні збірки | максимальна якість |
➡️ Якщо потрібно легко й дешево — SSC30KQ. Якщо потрібна максимальна картинка — SSC338Q + IMX415.
