Інструкція по збірці дрону на налаштування
- Розмістити Air Unit в задній частині дрону для VTX
- Підключити Air Unit до FC ( роз'єм для DJI ) за допомогую комплектного шлейфу від Runcam WifiLink v1/v2

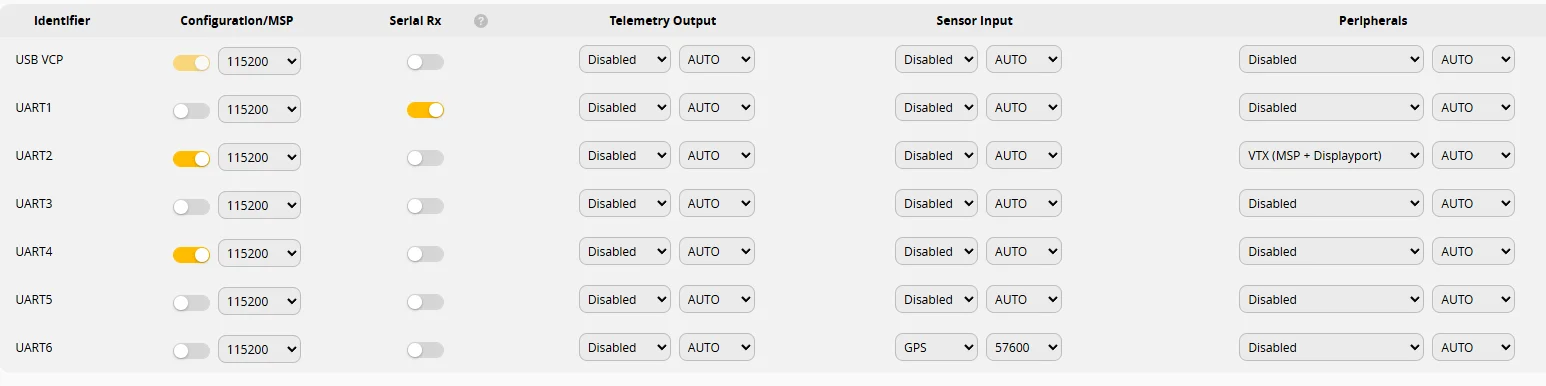

- Підключаємось до FC за допомогою Type-C та заходимо до Betaflight -> Ports - UART 2 - ON
ОБОВ'ЯЗКОВО! в розділі Peripherals - VTX (MSP+DisplayPort)
Якщо немаєте конектора на FC то паяємо RX, TX на TX, RX та живлення до ESC напряму, так як камери маюсь внутрішні беки на борту.
- Беремо кабель Ethernet- RJ45, конектимо Ethernet до ноутбуку або домашнього роутера, другий кінець в AIR Unit
- Якщо використовуєте роутер, то заходимо до Веб інтерфейсу роутера та дивимось IP нашего Air Unit
- Завантажуємо на ПК - Мультиконфігуратор
- Конектимось до AIR Unit за допомогою IP та пароля 12345

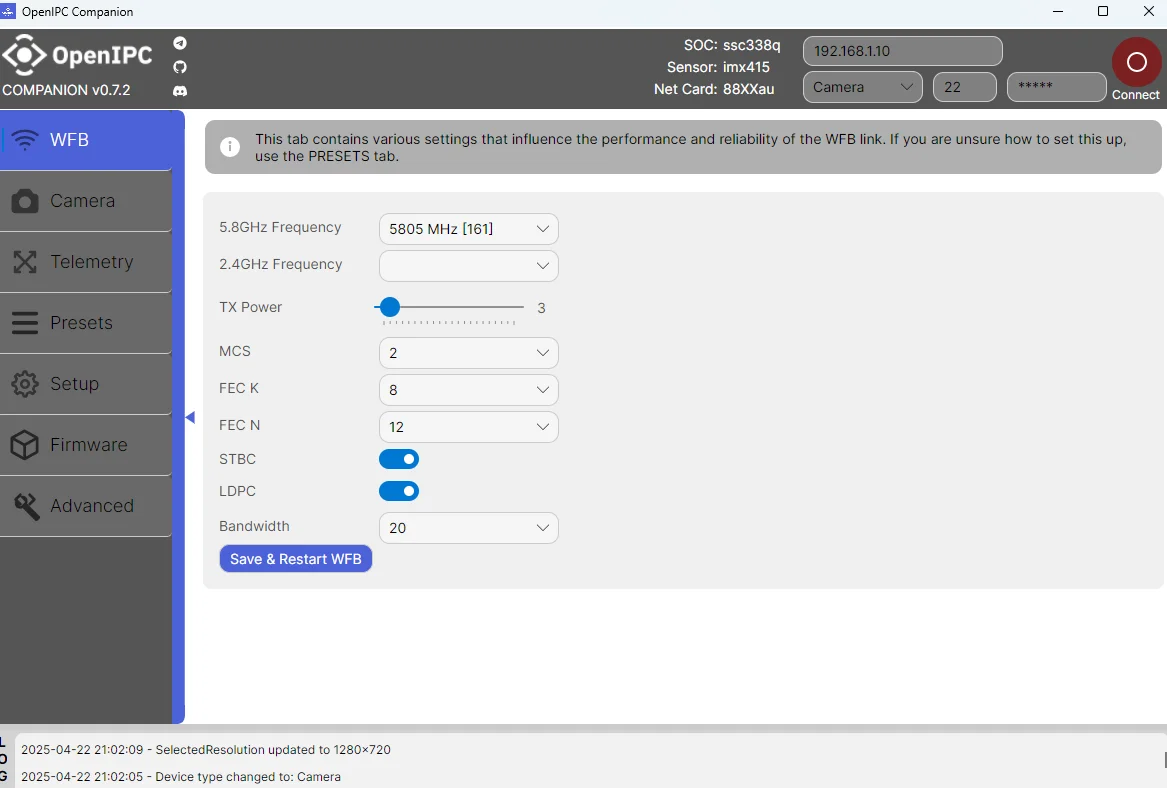

- Далі використомуємо TX Power (максимальна 50, мінімальна 1), на стенді не виставляйте 50, бо згорить! Вмикаємо STBC, LDPC Виставляэмо MCS 2 -> Зберігаємо.

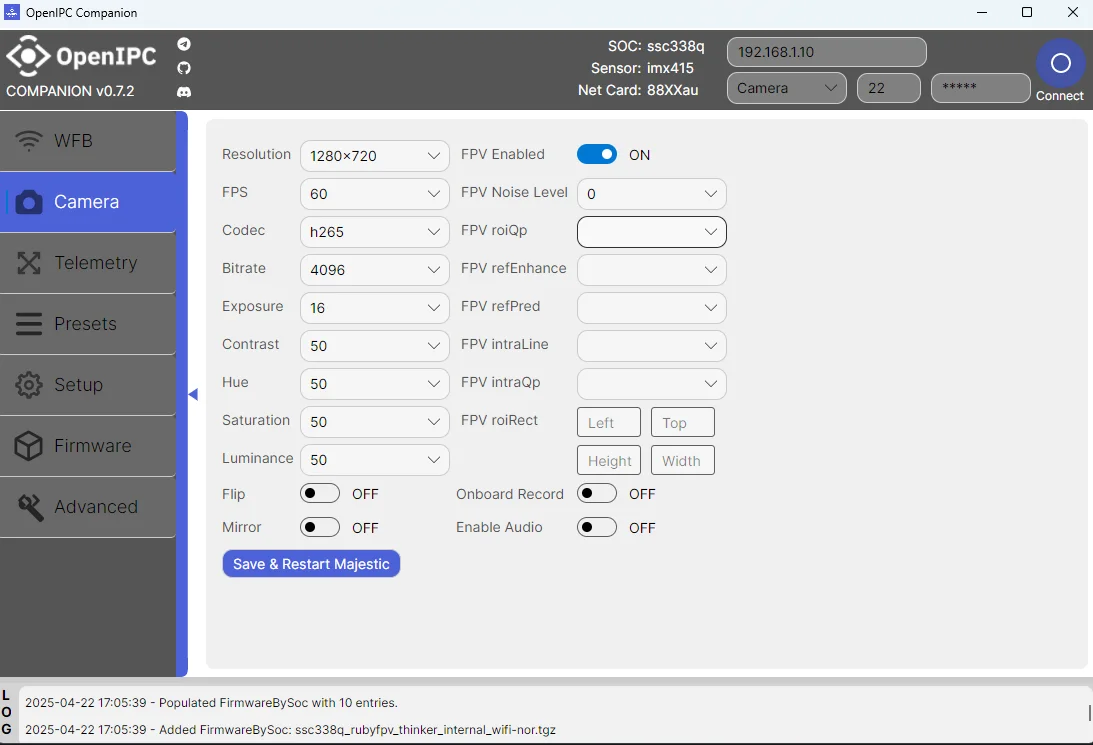

- Переходимо до Camera -> Bitrate -> 8192 ->Зберігаємо. Також можете під себе налаштувати роздільну здатність (FullHD, HD) та FPS
- Телеметрію ви налаштовуєте за допомогою Betaflight

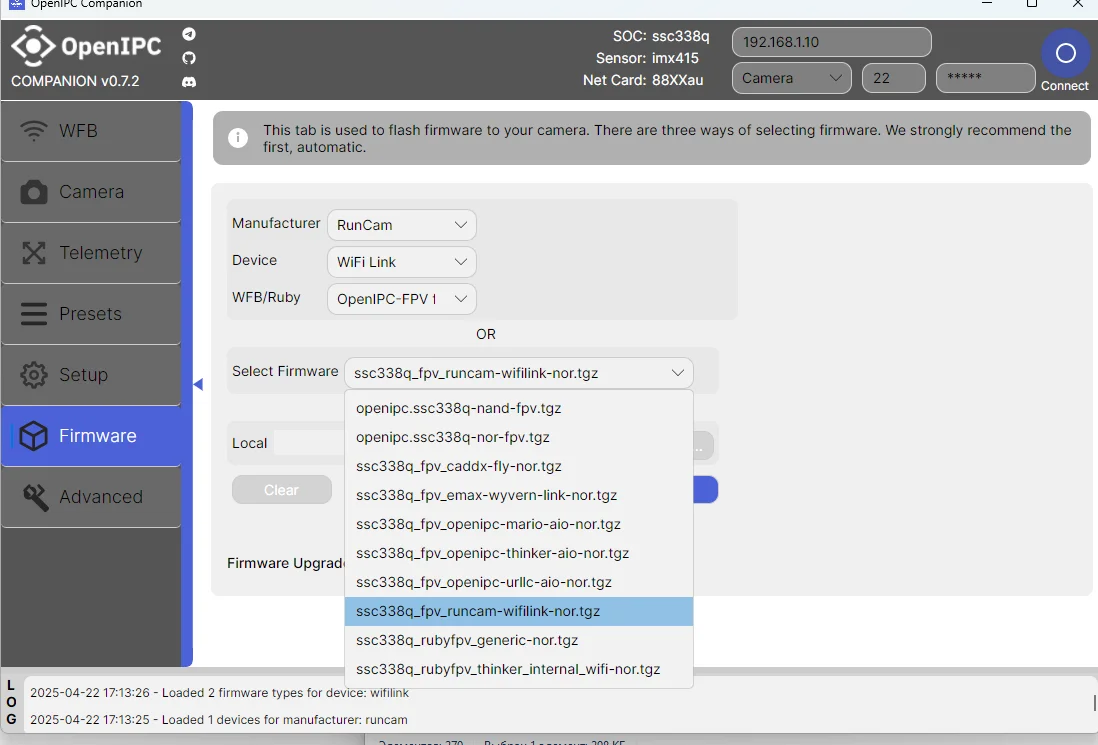

- Для використання нових можливостей або бета-тестів, потрібно прошивати камеру ось тут.
- Неофіційний конфігуратор від Mariofpv можно скачати ось тут
