SigmaStart SSC338Q

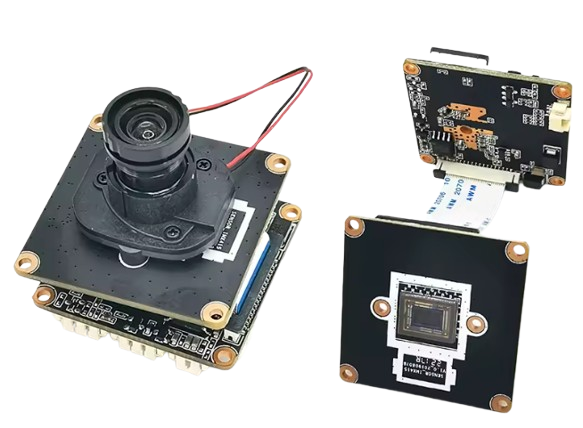

головна картинка

Характеристики камери SSC338Q + IMX415

Параметр Значення
Процесор (SoC) SigmaStar SSC338Q
Сенсор Sony IMX415, 1/2.8" 8 Мп
Роздільна здатність До 3840×2160 (4K UHD)
Кодування відео H.265 / H.264
Фреймрейт До 30 кадрів/сек при 4K
ІЧ-фільтр Механічний IR-Cut (ICR)
Інтерфейси Ethernet 100 Mbps, USB 2.0 (підтримка Wi-Fi)
Аудіо Мікрофон або лінійний вхід (в залежності від версії)
RTSP-потік rtsp://:554/av0_0
Живлення DC 12V або POE (опціонально)
Підтримка Wi-Fi Через зовнішній USB Wi-Fi модуль (наприклад AUF1, EU2)
Підтримка OpenIPC Так
Підтримка IQTool Так
Протоколи RTSP, ONVIF, HTTP, SSH
Форм-фактор Модульна плата (без корпуса)

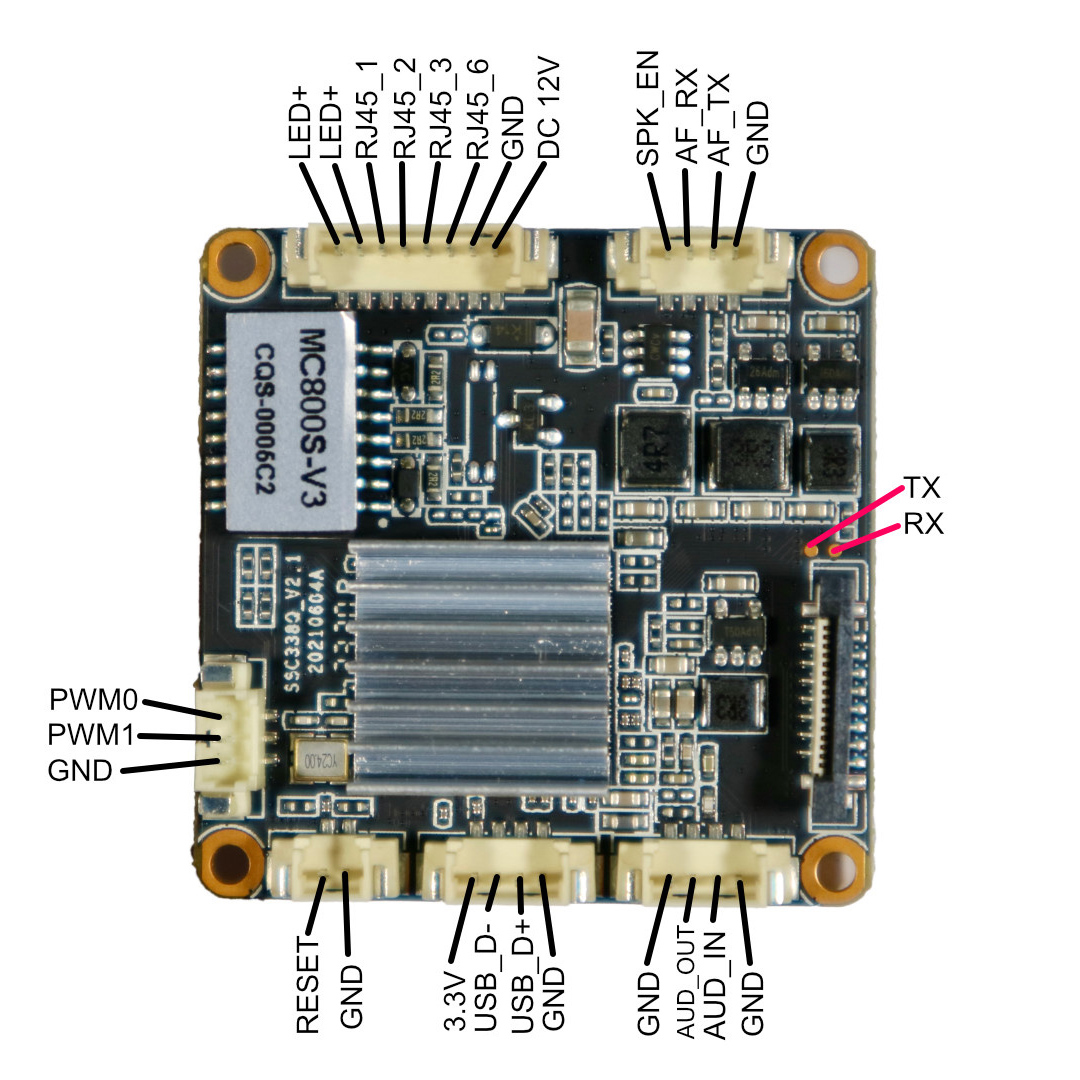

Розпинування

головна картинка

Як прошити FPV прошивкою?

  1. Нас цікавлять піни RJ45, GND та 12V
  2. Підключаємо до камери RJ45 + Ethrenet кабель до роутера або ноутбуку + подаємо DC живлення 12V

УВАГА!

Живлення камери працює від 12V

  1. За адресою 192.168.0.123 - 123456, стандартне доступ до камери та веб інтерфейс як стандарт камера для спостереження.
  2. Нас цікавить Uart RX + TX + GND (знайдіть на картинці)

Увага

Коли підпаяєтесь до UART, залийте гарячим клеєм їх разом із проводами — це ахіллесова п’ята цієї камери.

Використовуємо інструкцію прошивки за допомогою UART

Наступний крок, після прошивки ssc338q - ultimate - 16M. Ми можемо сміливо прошивати за допомогою Мультиконфигуратора

Як прошити SCC338Q за допомогою файлів прошивки та SCP

  1. Спочатку йдемо сюди - https://github.com/OpenIPC/builder/releases/tag/latest
  2. Далі знаходимо необхідний для нашої камери прошивку в нашому випадку маємо їх кілька
    openipc.ssc338q-nand-fpv.tgz
    openipc.ssc338q-nor-fpv.tgz
    ssc338q

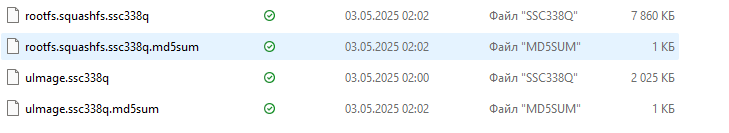

  3. Розархівуємо на ПК та за допомогою WinSCP завантажуэмо в камеру в розділ /tmp/
  4. Виконуємо наступні команди по 1 команді:
    soc=$(fw_printenv -n soc)
    sysupgrade --kernel=/mnt/mmcblk0p1/uImage.${soc} --rootfs=/mnt/mmcblk0p1/rootfs.squashfs.${soc} --force_ver -z

Увага

Не вимикайте живлення в процесі прошивки!

  1. Далі встановлюємл в U-boot для автоматичного оновлення прошивки командою
    fw_setenv upgrade_url https://github.com/OpenIPC/builder/releases/download/latest/ssc338q_fpv_openipc-urllc-aio-nor.tgz
  2. Та перевевіряємо білд та посилання що воно встановлено.
    fw_printenv upgrade
    grep -e BUILD_OPTION /etc/os-release
