OpenIPC Bonnet

OpenIPC bonnet
OpenIPC Bonnet — це компактна плата-розширення, розроблена для розширення можливостей одноплатних комп’ютерів, таких як Radxa Zero 3W, які застосовуються у FPV-системах, ретрансляторах та наземних станціях. Вона об’єднує USB-хаб, датчики руху, керування живленням та комунікаційні інтерфейси, спеціально адаптовані під OpenIPC.

Основні характеристики

  • Широкий діапазон живлення: від 2S до 6S Li-ion / LiPo (двосторонній BEC із високою ефективністю).
  • Виходи живлення:
  • Стабілізовані лінії на 5V та 3.3V
  • Моніторинг напруги акумулятора
  • USB-хаб: вбудований 4-портовий USB 2.0 хаб зі стабільним виявленням пристроїв
  • Бездротові модулі:
  • 2 Wi-Fi-модулі RTL8812AU з 4 FEM-підсилювачами для великої дальності та пропускної здатності
  • Відеовихід:
  • HDMI → DisplayPort адаптер для підключення до зовнішніх низьколатентних дисплеїв
  • Інтерфейс користувача:
  • 5-позиційний джойстик та кнопка (Tact switch) для взаємодії з інтерфейсом / OSD
  • Сенсори:
  • 6-осьовий IMU (гіроскоп + акселерометр)
  • Розширення:
  • UART та I2C роз’єми
  • Компактність: оптимізовано для дронів, портативних і польових застосувань

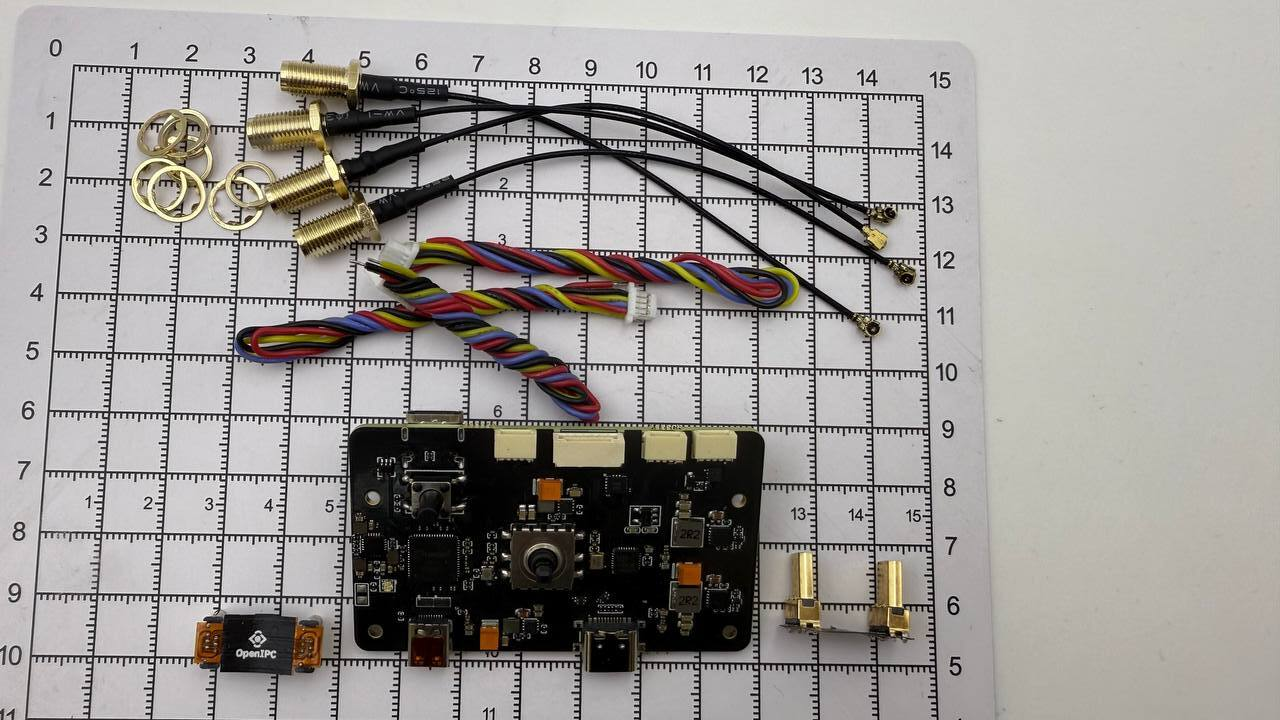

OpenIPC bonnet

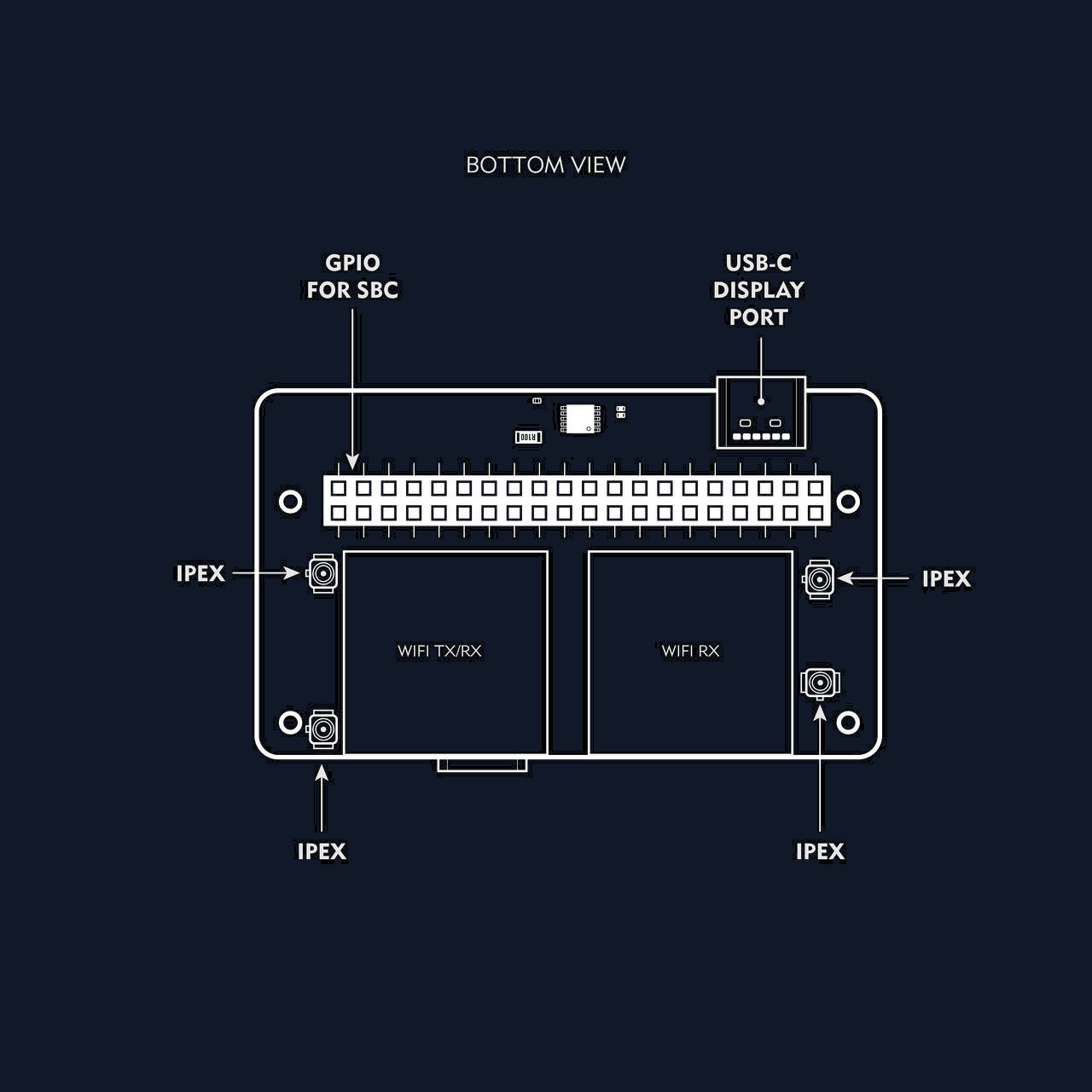

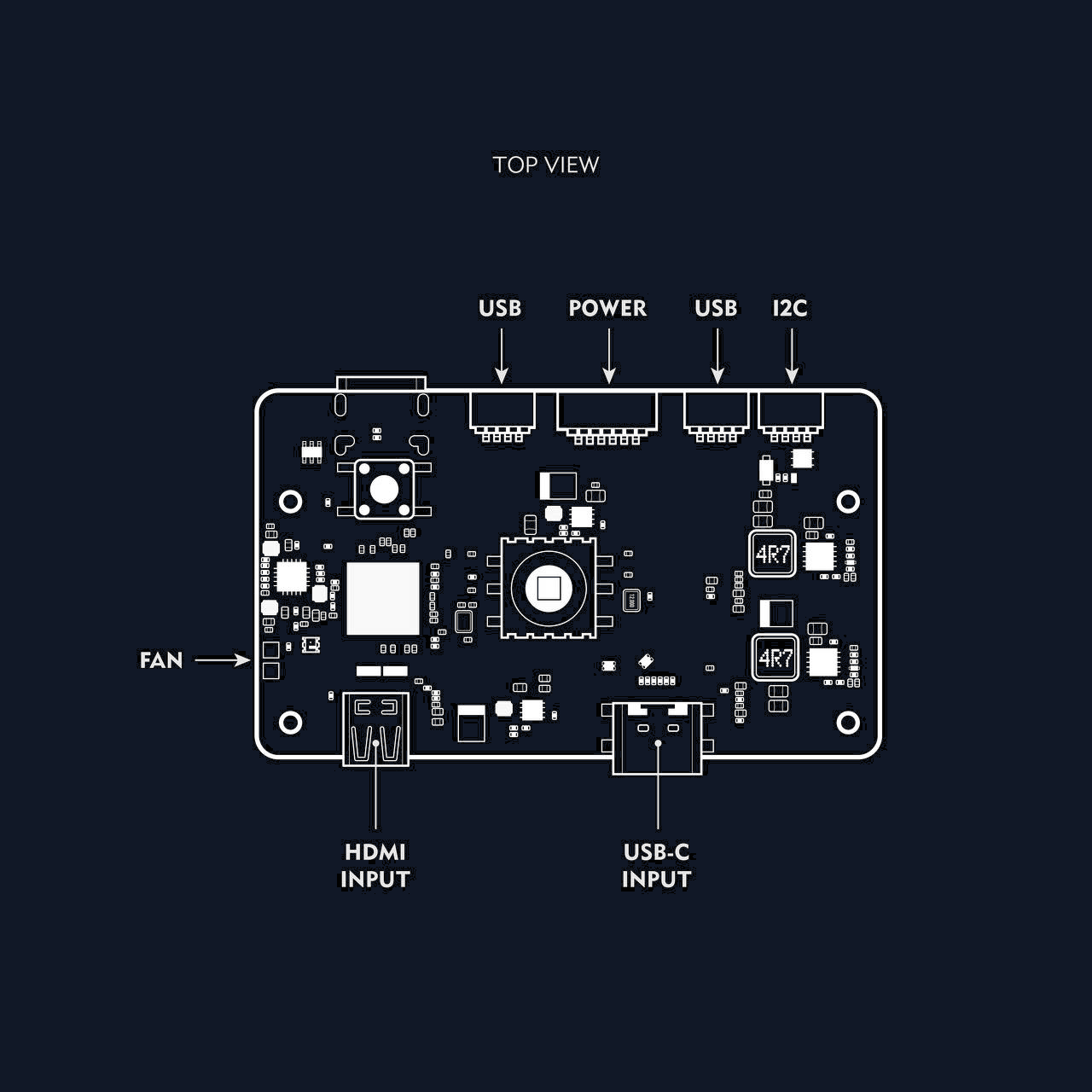

OpenIPC bonnet

Типові застосування

  1. Портативна наземна станція VRX
    Збірка мобільної FPV-станції з одноплатним комп’ютером (наприклад, Radxa Zero 3W).

  2. Далекобійний ретранслятор
    Використання Bonnet у захищеному корпусі як польовий ретранслятор для керування та відео.

  3. Універсальний FPV-передавач
    Побудова радіоапаратури з HDMI-виходом, підтримкою ELRS та сенсорним екраном.

  4. VRX на FPV-окулярах
    Суміщення з FPV-окулярами (наприклад Meta Quest 3) для створення легкого монітора з декодуванням.

Як почати роботу

  1. Під’єднайте антени
    Перед увімкненням обов'язково під’єднайте 4 антени (IPEX → SMA).

  2. З’єднайте з SBC
    Підключіть до GPIO 40-pin роз’єму одноплатного ПК (наприклад, Radxa Zero 3) через кабель USB док-станції.

Info

Цей крок не обов’язковий, якщо ви використовуєте Bonnet із Android-смартфоном чи VR-гарнітурою.

  1. Вставте microSD
    Використовуйте карту пам’яті з прошивкою OpenIPC або RubyFPV.

  2. Подайте живлення
    Під’єднайте 2S–6S акумулятор через дроти живлення (рекомендується використовувати XT30 або XT60 — потрібно припаяти роз’єм).
    Bonnet має захист від переполюсовки.

DisplayPort вихід

Bonnet має вбудований HDMI → DisplayPort міст. Це дозволяє під’єднувати зовнішні дисплеї з низькою затримкою.

Потрібно: - Кабель micro HDMI → micro HDMI або відповідний перехідник. - Монітор з підтримкою DisplayPort та EDID.

Після правильного підключення відео автоматично з’являється під час завантаження.

ПЗ та драйвери

  • Wi-Fi: підтримка RTL8812AU (вже включено в OpenIPC).
  • IMU: підключення через I2C, сумісне з програмами для відстеження руху.
  • USB-хаб: підтримка більшості USB-пристроїв (включаючи адаптери Wi-Fi та флешки).
