RTL8812EU

BL-M8812EU2 — це високопродуктивний однодиапазонний Wi-Fi модуль на базі чипа Realtek RTL8812EU-CG, призначений для роботи в діапазоні 5 ГГц. Він підтримує стандарти IEEE 802.11a/n/ac та забезпечує швидкість передачі даних до 867 Мбіт/с. Модуль підтримує кілька режимів ширини каналу: 5 МГц, 10 МГц, 20 МГц та 40 МГц (прийом). Завдяки інтегрованому підсилювачу потужності та вузькосмуговим режимам, він ідеально підходить для бездротової передачі відео на великі відстані — зокрема у FPV-дронах та IP-камерних системах.

ІНФО

Якщо ви не отримуєте зображення після ввімкнення режиму 40 МГц, будь ласка, прочитайте цю статтю, щоб вирішити свою проблему.

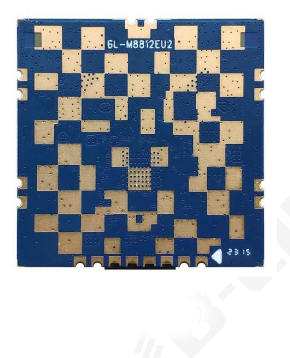

Розпіновка модуля (Pinout)

№ піна	Функція
1	GND (Заземлення)
2	USB 2.0 D+
3	USB 2.0 D-
4	GND (Заземлення)
5	RESET (Скидання)
6	Вхід живлення 5 В
7	Вхід живлення 5 В
8	GND (Заземлення)

Технічні характеристики

Параметр	Значення
Чипсет	Realtek RTL8812EU-CG
Інтерфейс	USB 2.0
Діапазон частот	5.15–5.85 ГГц
Wi-Fi стандарти	IEEE 802.11a/n/ac
Конфігурація антен	2T2R (2 антени, 2 приймачі)
Ширина каналу	10/20/40/80 МГц
Макс. швидкість	До 867 Мбіт/с
Роз’єми антен	IPEX (MHF-1)
Живлення	5 В ±0.25 В, до 1.8 А
Габарити модуля	32 × 32 × 3.4 мм
Робоча температура	від -20°C до +70°C
Вологість	10%–95% (без конденсації)

Специфікації модуля

Параметр	Значення
Інтерфейс підключення	USB 2.0
Живлення	5.0 В ±0.25 В, до 1800 мА
Роз’єми антен	2 × IPEX (MHF-1)
Вихідна потужність	≤ 29 dBm (≤ 800 мВт)
Підтримувані режими	5 МГц, 10 МГц, 20 МГц, 40 МГц (лише RX)
