Наземна станція: як зібрати Радху самостійно

Ми говоримо про Радху — то виглядає все приблизно так:

Компоненти для Radxa Zero 3W Ground Station

• Radxa Zero 3W (2 GB, без eMMC, з header)
• Wi‑Fi карти (2 шт.)
• RTL8812AU: компактні, дешеві, працюють на 3.3 V, до 40 MHz
• RTL8812EU2: потужніші, потребують USB‑hub та 5 V живлення
• BEC (понижуючі перетворювачі): 5 V і 3.3 V регульовані
• USB hub: для підключення кількох карт
• Micro-USB → USB‑C кабель: для HAT
• microSD карта: ≥ 64 GB (образ ~1.5 GB + DVR ~1 GB/10 хв)
• HDMI‑mini HDMI кабель або micro‑HDMI→HDMI адаптер
• 3D‑друк корпусу (PETG)
• Вентилятори 25×25 мм
• Кнопки/кінцевики для запису та AP‑режиму
• XT60 (мама) конектор для живлення
• Антени 4 шт. (2 спрямовані + 2 патчі, LHCP або RHCP)
• RP‑SMA подовжувачі/перехідники

Живлення

Живлення можна подавати двома способами:

• Через Type-C (Pow на картинці)
• Через піни на хедері — подаючи 5V ззаду, використовуючи дюпон-кабелі

Збірка

Трішки пайки не завадить 😉
Як це робив Oстап:

1. Взяв XT60 коннектор
2. Від нього розводив живлення на кожен BEC окремо

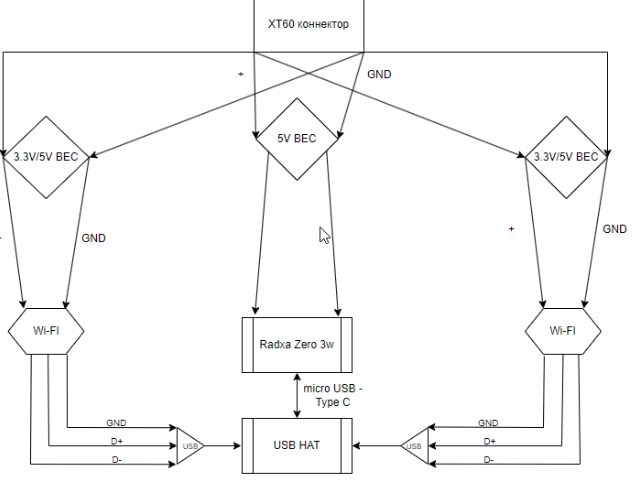

Схема живлення

Спробую накидати схему в міру своїх художніх здібностей:

---

Корпус + USB-хаб:

🔸 Вариант 1

внутрішній всесвіт з USB-HAT

Вариант 2

• Не потрібні BEC'и для Wi-Fi карток 8812EU2
• Лише потрібно вивести USB + живлення на кожну картку від USB-хаба

---

Приклади зібранної наземної станції

• Варіант 1: USB‑HAT + 2×RTL8812AU → 227 g без антен




- Варіант 2: USB‑hub + 2×RTL8812EU → 105 g без антен

3D-модель корпусу можно знайти ось - тут

Підключення Wi-Fi карт

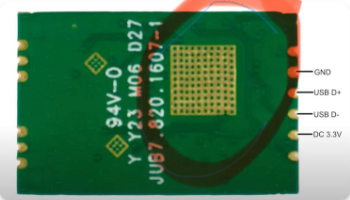

🟣 8812AU

🔵 8812EU2
