Карта навігації

У цьому розділі пояснюється, як використовувати вікно інтерактивної карти в додатках керування. Карта відображає поточну позицію дрона в реальному часі та дозволяє позначати точки маршруту для навігації.

Перш ніж продовжити, переконайтеся, що додаток правильно встановлений та налаштований. Якщо налаштування ще не завершено, зверніться до наступного посібника: Оновлення налаштувань

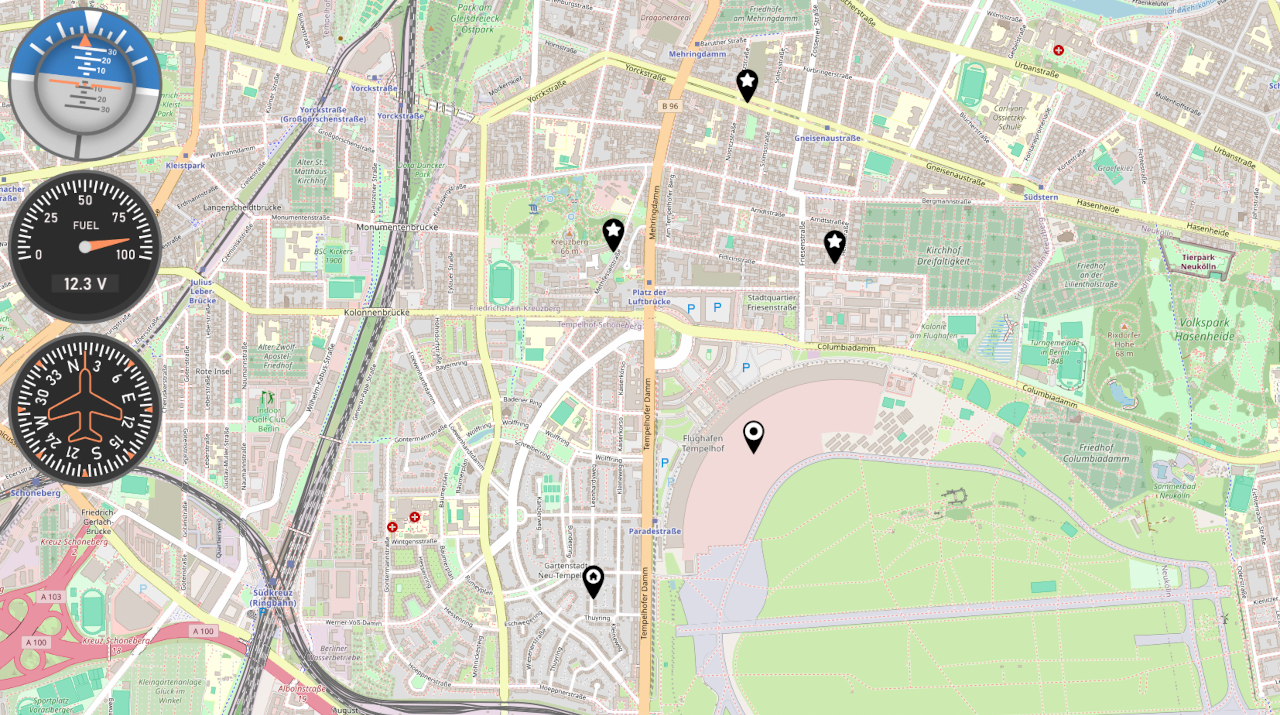

OpenIPC LTE Map

Запуск карти

Коли запускається десктопна версія додатку керування дроном, в системному треї з'являється іконка поряд з основним вікном відеопотоку.

Клацніть правою кнопкою миші на цю іконку та виберіть Map - це відкриє вікно браузера Navigation Map, яке відображає поточну позицію дрона на основі даних GPS-датчика.

Віджети інформації

У верхньому лівому кутку вікна карти відображаються три віджети:

  1. Індикатори тангажу, крену та рискання, разом зі штучним горизонтом
  2. Статус батареї та поточна напруга
  3. Напрямок дрона на основі компаса

Взаємодія з точками маршруту

Точки маршруту можуть бути додані, змінені та видалені безпосередньо на карті:

  • Лівий клік по пустій області додає нову точку маршруту типу Point of Interest (Точка інтересу).
  • Клік по існуючій Point of Interest переключить її тип на Home (Дім). Іконка оновиться та відобразить символ будинку.
  • Повторний клік по точці Home видалить її з карти.

Синхронізація з OSD

Всі зміни точок маршруту миттєво відображаються в OSD відеопотоку, як у списку точок маршруту з відстанями, так і на накладці компаса, яка забезпечує напрямне наведення.
